150–180 daraja issiq fosforik kislotali vannalarda yuqori-tozalikdagi PFA qoplamali suv isitgichlari uchun devor qalinligining qaysi diapazoni oʻtkazuvchanlik qarshiligi, mexanik chidamlilik va issiqlik uzatish tezligi oʻrtasidagi eng yaxshi muvozanatni taʼminlaydi?

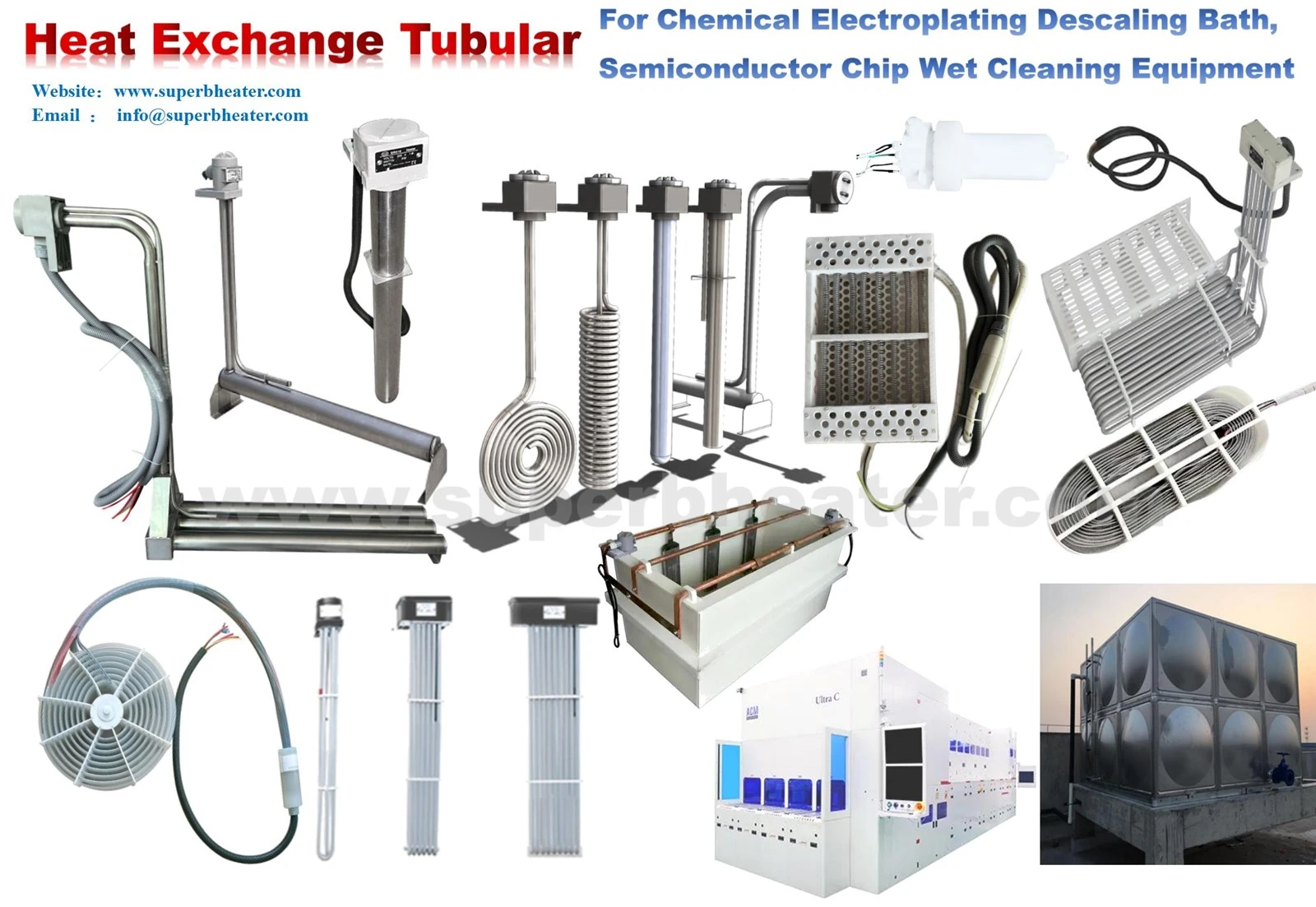

PFA Heater Designdagi asosiy savdo-chegirma

Korroziyaga chidamli cho'milish isitgichlarining muhim geometrik parametri PFA qoplamalarining devor qalinligi bo'lib, u bir vaqtning o'zida mexanik cheklash qobiliyatini, diffuziv to'siqni ishlashini va o'tkazuvchan issiqlik uzatish samaradorligini tartibga soladi. PFA issiqlik o'tkazuvchanlik qiymatlari 0,20-0,26 Vt/mK dan 260 darajagacha bo'lgan diapazonda bo'lib, qoplamani Furye qonuniga muvofiq qalinligi bilan chiziqli ravishda o'zgarib turadigan aniqlangan seriyali qarshilik qatlamiga aylantiradi. Polimer mexanikasi bo'yicha ma'lumotlar shuni ko'rsatadiki, yuqori xizmat ko'rsatish haroratida ruxsat etilgan halqa kuchlanishlari odatda 8-15 MPa oralig'ida bo'ladi. Bu bosim darajasini hisoblash uchun standart yupqa devor silindrli munosabatlaridan foydalanishni asoslaydi. Shunday qilib, nominal devor o'lchamidagi qo'shimcha o'zgarishlarning qarshi ta'siri mavjud. Qalinroq profillar yorilish bosimi chegaralarini oshiradi va Fikning birinchi qonuniga muvofiq o'tkazuvchanlik yo'li uzunligini oshiradi, lekin ular texnologik suyuqlikka energiyani samarali etkazib berishda engib o'tilishi kerak bo'lgan termal qarshilikni ham mutanosib ravishda oshiradi. Yupqaroq topologiyalar issiqlik reaktsiyasini oshiradi, ichki harorat gradientlarini pasaytiradi va umumiy tizim samaradorligini oshiradi, ammo bosimning o'tish davri va kimyoviy migratsiyaga nisbatan xavfsizlik chegaralarining kamayishi hisobiga. Ushbu ma'lum jismoniy printsiplarga asoslangan ob'ektiv baholash dizayn muhandislari va xarid guruhlari uchun yuqori haroratli yarimo'tkazgichlarni kesish ilovalarining noyob talablariga isitgichning ishlashiga mos keladigan devor qalinligini aniqlash uchun miqdoriy asos bo'lib xizmat qiladi.

Qalinroq PFA devorlari: mexanik chidamlilik va o'tkazuvchanlik to'sig'ining afzalliklari

Yupqa devorli silindrlardagi kuchlanishlarni tahlil qilish shuni ko'rsatadiki, ma'lum bir quvur diametri va materialning mustahkamligi uchun ichki bosim ostida halqa kuchlanishi devor qalinligiga teskari proportsionaldir. PFA ning harorat-rostlangan valentlik xususiyatlari taxminan 8–15 MPa ruxsat etilgan kuchlanishlarni qo'llab-quvvatlaydi. Issiq qayta aylanish tizimlarida kuchlanish yoki bug 'hosil bo'lishiga ta'sir qiladigan 15–25 mm tashqi{8}}diametrli odatdagi isitgich quvurlari uchun bosimni ikki baravar oshirish nominal devor qalinligini 0,8 mm dan 1,8 mm gacha oshirish orqali erishiladi. Ushbu qo'shimcha chegara, ayniqsa, quvurlar issiqlik kengayish va jarayonning o'tish jarayoni natijasida yuzaga keladigan tsiklik yuklarga duchor bo'lganda, 150-180 daraja ishlaydigan bosimli halqalarda juda muhimdir. Qalinroq geometriyalar tashqi mexanik yuklarni o'rnatishdan, oqim turbulentligidan yoki aloqadan kengroq material qismiga uzatadi, maksimal egilish va kesish kuchlanishlarini kamaytiradi va nur nazariyasi bilan taxmin qilinganidek charchoqqa chidamliligini oshiradi.

Diffuziya qarshiligi Fikning birinchi qonuniga bo'ysunadi, bu erda turlarning oqimi to'siq qalinligiga teskari proportsionaldir. 160-180 daraja haroratda fosfor kislotasi, konsentrlangan ftorik kislota va nitrat{7}}xlorid aralashmalari kabi agressiv yuqori haroratli muhitlar uchun laboratoriya ma'lumotlari shuni ko'rsatadiki, qalinligini 50-100 foizga oshirish inkubatsiya davrlarini 160-180 daraja haroratda ushlab turish va ichki saqlanish omillari38 ta'sirida inkubatsiya davrini uzaytirishi mumkin. ishlab chiqarish kampaniyalari. Ushbu to'siq samaradorligi minimal bo'shliq tarkibiga va yuqori molekulyar og'irlikka ega bo'lgan yuqori toza PFA qatronlari bilan yanada yaxshilanadi, bu esa dizaynerlarga qalinlikni nazorat ostida o'sishi bilan maqsadli xizmat muddatiga erishish imkonini beradi. PFA termal zarba nosozliklarini minimallashtiradigan katta moslashuvchanlikka ega, ammo qalinroq bo'limlarda tez ishga tushirish paytida vaqtinchalik harorat gradientlarini diqqat bilan baholash kerak. Yuqori issiqlik massasi ichki issiqlik hosil bo'lishi bir xil bo'lganda, differentsial kengayish bosimini minimallashtirishga yordam beradi. Yuqori haroratli korroziv xizmatlarda, masalan, zamonaviy etch vannalarida keng tarqalgan bo'lib, mexanik va to'siqning afzalliklari odatda o'tkazuvchanlik qarshiligining ozgina oshishini bartaraf etadi.

Yupqaroq PFA devorlari bilan termal sezgirlik va yaxshilangan samaradorlik

PFA qobig'i ichki issiqlik manbai va texnologik muhit bilan ketma-ket joylashgan o'tkazuvchan qarshilik qatlamidir. Birlik maydoniga issiqlik qarshiligi polimerning o'tkazuvchanligi bo'yicha qalinligi bilan chiziqli ravishda ortadi, bu taxminan 0,20-0,26 Vt/m K. Shunday qilib, qobiq qanchalik qalinroq bo'lsa, sirtda bir xil issiqlik oqimini saqlab turish uchun qobiq orqali yuqori harorat gradienti talab qilinadi. Bu elementlarning yuklanishini oshirishi va buzilish jarayonlarini tezlashtirishi mumkin. 200-1000 L/min oqim tezligini qayta ishlovchi koʻp{11}}kilovotlik suvga choʻmdiruvchi isitgichlarning vaqtinchalik va barqaror-holatli termal modellashi shuni koʻrsatadiki, devor qalinligini 1,5 mm dan 0,7 mm gacha kamaytirish suyuqlik haroratining koʻtarilish vaqtini odatda 25{5{{16}foizga qisqartiradi. doimiy quvvat kiritishda qobiqdan suyuqlikka harorat farqi 12-22 daraja. Ushbu yaxshilanishlar jarayonni yaxshiroq boshqarishni va radiatsiya va tabiiy konveksiya orqali suvga cho'mmagan isitgich qismlaridan ortiqcha issiqlik yo'qotishlarini va kamroq parazitar issiqlik yo'qotishlarini ta'minlaydi.

Pastroq issiqlik qarshiligi tashqi qobiq sirt harorati suyuqlikning suyuqlik holatini ko'proq ko'rsatishini bildiradi, shuning uchun polimerning emirilishiga yoki sezgir kimyoda etch qoldiqlarining yopishishiga olib kelishi mumkin bo'lgan mahalliy qizib ketish xavfini kamaytiradi. Uzluksiz issiq fosfor kislotasi aylanma tizimlarida, tizim izolyatsiyasi va oqim rejimiga qarab, energiya sarfini 7-18 foizga kamaytirish uchun samaradorlik ortishi odatda qayd etilgan. Yupqa geometriyalar uchun g'ilofdagi sirt stressi yumshoqroq bo'lib, haddan tashqari yuqori harorat ta'sirini cheklaydi va shu bilan polimerning ishlash muddatini uzaytiradi. Ushbu ishlash afzalliklari to'liq tartibga solinadigan, past bosimli, past zarrachali muhitda ishlov berish operatsiyalariga xosdir. Yuqori haroratning yanada og'ir holatlari kamaytirilgan chegaralarni qoplash uchun qo'shimcha himoya choralarini talab qiladi.

Ssenariy-Savdoni sintez qilish boʻyicha qoʻllanma-off

Quyidagi jadval yuqori haroratli ilovalarning namunaviy profillarini tasdiqlangan nominal qalinlik diapazoniga va muhim texnik farqlarga bog'laydigan amaliy PFA isitgich devor qalinligini tanlash vositasidir.

Ilova stsenariysi va asosiy maqsad Tavsiya etilgan devor qalinligi TrendTrade-off Mulohazalar va asosiy sabablar
Qalinroq (1,4-2,2 mm) Yuqori haroratli fosfor kislotasi yoki HF asosidagi etch vannalari bosimning o'tish davri va 150-180 graduslik termal aylanish bilan o'tkazuvchanlikning oshishi ikkilamchi sifatida qabul qilinadi; Dushman issiq o'tish sharoitida ishonchlilik va uzoq kampaniya muddati uchun bosimni ushlab turish chegaralariga va kengaytirilgan o'tish yo'llariga e'tibor qarating
Atmosfera sharoitida tez reaksiyaga kirishuvchi va energiyani tejovchi tizimlar – O‘ta toza suv yoki past konsentratsiyali kislotali yuvish tizimlari Yupqaroq (0,6-1,1 mm) Kamaytirilgan seriyali termal qarshilik issiqlik uzatish tezligi va tizim dinamikasi Mexanik yaxlitlikni saqlash uchun toza, past tebranish muhitini talab qiladi.
Aralash kislotali tozalash yoki o'rtacha issiqlik aylanishi, oqim turbulentligi yoki tebranish bilan tozalash O'rta (1,0–1,6 mm) Qayta issiqlik-mexanik stresslar ostida jarayonning barqarorligi va muvozanatli charchoqqa chidamliligi uchun maqbul o'tkazuvchanlikni ta'minlaydi.
Filtrlangan, abraziv bo'lmagan kimyoviy yoki suv vannalariga standart atmosfera bosimini tushirish. Ishlab chiqaruvchi standarti (0,9–1,4 mm) umumiy xizmat ko'rsatish uchun optimallashtirilgan muvozanat-o'rtacha issiqlik samaradorligi bilan arzon korroziyadan himoya.
Tegishli qalinlik diapazoniga solishdan oldin-maksimal dizayn bosimi, suyuqlik kimyosi va kontsentratsiyasi, qattiq moddalarning yuklanishi, talab qilinadigan tezliklar va aylanish chastotasi-ning asosiy jarayon o‘zgaruvchilarini tartiblash va amaliy{2}}maxsus issiqlik va strukturaviy simulyatsiyalar orqali tekshirish ish oqimlarini loyihalashda yordam beradi.

PFA isitgichini optimallashtirish uchun dizayn masalalari

Devor qalinligi boshqa dizayn jihatlari bilan chambarchas bog'liq. Yuqori molekulyar og'irlikdagi yoki yuqori tozalikdagi PFA navlaridan foydalanish o'tkazuvchanlik koeffitsientlarini pasaytirishi va o'rmalanish qarshiligini oshirishi mumkin, bu esa odatda to'siqning ekvivalent muddatini saqlab, nominal qalinligi 0,1-0,3 mm ga qisqarishiga imkon beradi. Ichki isitish elementining geometriyasi qanchalik bir xil bo'lsa, shunchalik kamroq issiq nuqta hosil bo'ladi-va termal kuchlanish paydo bo'ladi. Bunga rulonlarning aniq oraliqlari yoki taqsimlangan issiqlik manbalari orqali erishish mumkin. Bundan tashqari, qalinligidan qat'i nazar, qoplamaning mexanik talablarini engillashtiradi. Ishonchli oqim blokirovkalari, tebranish-bartaraflari, suyuqlik{10}}darajasini aniqlash va ortiqcha harorat sensorlari-quyib ishlash holatlari yoki to‘satdan issiqlik zarbalari kabi noto‘g‘ri ishlash holatlarini kamaytirish uchun-tizim darajasidagi himoya vositalari birgalikda ishlaydi. Ushbu himoya funktsiyalarining uzluksiz ishlashi umumiy ishonchlilik standartlariga ta'sir qilmasdan, yanada kengroq dasturlarda devor konfiguratsiyasini yanada nozikroq qilish imkonini beradi.

Xulosa: PFA qobig'ining devor qalinligini oqilona tanlash

Nihoyat, PFA qoplamali cho'milish isitgichlari uchun devor qalinligini tanlash jarayon talablarining oddiy ierarxiyasi bilan belgilanadi, masalan, o'tkazuvchanlik to'sig'ining uzoq muddatli chidamliligi va yuqori haroratli korroziyali ishlov berish jarayonida mexanik barqarorlik yoki optimallashtirilgan energiya samaradorligi bilan birlashtirilgan o'tkazuvchanlik orqali tezroq issiqlik uzatish. Ta'minotchilar, dizayn muhandislari va xarid guruhlari bilan granüler suyuqlik xususiyatlari, bosim profillari, zarrachalar tarkibi, issiqlik siklining taxminlari va javob vaqti talablari-bilan baham ko'rish orqali to'liq optimallashtirilgan isitgich dizaynlarini yetkazib berish imkonini beradi. Olingan birliklar muntazam ravishda yarimo'tkazgichlarni nam qayta ishlash va tegishli sanoatlarda yuqori haroratli korroziy va yuqori tozalikdagi suvga cho'mdiruvchi isitish vazifalari davomida uzoq xizmat muddati, barqaror haroratni nazorat qilish va minimal umumiy egalik xarajatlarini ta'minlaydi.
