PTFE isitish trubkasi tizimini o'rnatish bo'yicha qo'llanma: Kontroller konfiguratsiyasi va optimallashtirish

Sanoat isitish tizimlari bilan bog'liq odatiy shikoyatlardan biri shunga o'xshash: PTFE isitish trubasining o'zi juda ishonchli, lekin harorat har doim ±10 daraja o'zgarib turadi. Isitgichni to'liq yoqish va o'chirish uchun boshqaruvchi yoqish / o'chirish rejimiga o'tkaziladi. Tizim texnik jihatdan ishlaydi, lekin haroratning barqarorligi yomon. Biroq, jarayonni PID-ni oddiy sozlash va ko'p hollarda ±1 daraja ichida yaxshi sozlash bilan barqarorlashtirish mumkin. Muammo isitgichda emas, boshqaruvchining sozlanishi. Ammo muammo shundaki, boshqaruvchini boshidan qanday qilib to'g'ri sozlash kerak?

Harorat sozlagichi asosan qaror qabul qiluvchi qurilmadir. U doimiy ravishda sensorni o'qishni belgilangan nuqta bilan taqqoslaydi va mos keladigan isitgich quvvatini o'zgartiradi. Ushbu nazorat halqasi PTFE isitish quvurlari tizimida muhim ahamiyatga ega, chunki haddan tashqari qizib ketish izolyatsiyaga zarar etkazishi mumkin va past issiqlik jarayon kimyosini buzishi mumkin. Yaxshi isitgich, dahshatli boshqaruvchi, yomon tizim. To'g'ri tartibga solish bilan, isitgich faqat termal element emas, balki boshqariladigan texnologik vosita bo'ladi.

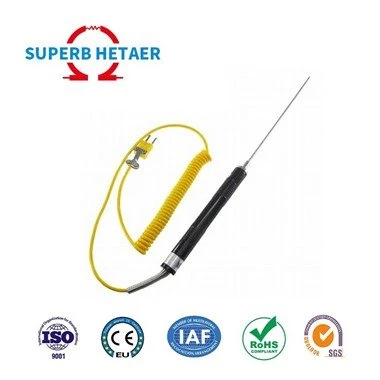

Birinchi va eng muhimi, to'g'ri sensorli kirish turini tanlashdir. Ko'pgina sanoat kontrollerlari J yoki K tipidagi termojuftlar, shuningdek, PT100 (RTD) kabi qarshilik harorat detektorlari bilan ishlaydi. Ushbu tanlov tizimga joylashtirilgan jismoniy sensorga mos kelishi kerak. Agar tekshirgich noto'g'ri sensor turiga o'rnatilgan bo'lsa, harorat o'lchovlari juda uzoq, ko'pincha o'n yoki hatto yuzlab darajaga etadi. Bu kalibrlash muammosi emas, balki o'rnatish mos kelmasligi, bu boshqaruv pastadirini boshidan ishonchsiz qiladi.

Sensor kiritish to'g'ri sozlangandan so'ng siz boshqaruv rejimini tanlashingiz kerak. Ko'pgina kontrollerlar standart sozlama sifatida oddiy yoqish/o'chirish boshqaruvidan foydalanadi, bu faqat-kritik bo'lmagan yoki past{2}}aniqlikdagi isitish ilovalari uchun mos keladi. Yoqish/o'chirish rejimida isitish moslamasi to'liq yoqilgan yoki o'chirilgan bo'lib, bu tsiklik haroratning oshib ketishi va tushishiga olib keladi. PID nazorati kimyoviy operatsiyalar va materialning yaxlitligini himoya qilish uchun odatda termal barqarorlik zarur bo'lgan PTFE isitish quvurlari uchun juda zarur. PID rejimi doimiy ravishda chiqish quvvatini proportsional, integral va lotin hisob-kitoblari funktsiyasi sifatida modulyatsiya qiladi, shunda tizim belgilangan nuqtaga barqaror tarzda yaqinlashadi va qattiq barqarorlikni saqlaydi.

PID rejimi yoqilgandan so'ng, chiqish konfiguratsiyasi tizimda ishlatiladigan kommutatsiya moslamasiga mos kelishi kerak. Isitgich mexanik kontaktor orqali boshqarilsa, o'rni chiqishi mexanik aşınmayı kamaytirish uchun sekinroq o'tish davrlari bilan ishlatiladi. Agar qattiq holat o'rni (SSR) ishlatilsa, boshqaruvchi kuchlanish impulslarining chiqish rejimida sozlanishi kerak. Bu tez va aniq almashtirish imkonini beradi. Bu juda muhim farq, chunki noto'g'ri chiqish sozlamalariga ega bo'lish o'rni shikastlashi yoki yomon nazorat o'lchamlarini keltirib chiqarishi mumkin.

Avtomatik{0}}sozlash butun sozlash jarayonining eng muhim qismidir. Bu erda ko'plab o'rnatishlar muvaffaqiyatli yoki barqaror boshqaruvga erisha olmaydi. Avtomatik{3}}sozlash kontrollerni tizimning termal harakatini "o'rganishga" imkon beradi. Avtomatik sozlashni boshlashdan oldin tizim barqaror, atrof-muhit haroratida va tashqi bezovtaliklardan xoli boʻlishi kerak. Faollashtirilgandan so'ng, boshqaruvchi maqsadli ravishda isitgichni pulsatsiya qiladi va ideal PID qiymatlarini olish uchun tizimning harorat ta'sirini kuzatib boradi. Ushbu jarayon tizimning xatoga bo'lgan reaktsiyasining tajovuzkorligini, uzoq muddatli og'ishlarning integratsiyalashuv tezligini-va tebranishlarni susaytirish darajasini belgilaydi. Aniq ilovalarda avtomatik{10}}sozlash tanlov emas, bu qattiq nazorat uchun asosdir.

Avtomatik{0}}sozlangandan so‘ng xavfsizlik parametrlari o‘rnatilishi kerak. Bundan tashqari, PTFE isitish trubkasi yuqori harorat signali yoki uzilish orqali beixtiyor qizib ketishining oldini olish muhimdir. Ushbu chegara odatda jarayondagi eng yuqori haroratdan 5-10 daraja yuqori bo'lishi kerak. Ushbu xavfsizlik chegarasi asosiy boshqaruv halqasining ishdan chiqishi yoki sensorning uzilishiga qarshi ikkinchi himoya chizig'ini ta'minlaydi va PTFE qobig'i va ichki isitish elementini termal shikastlanishdan himoya qiladi. Ushbu xavfsizlik chegarasi kimyoviy ta'sirga ega tizimlarda yanada muhimroqdir, chunki haddan tashqari qizib ketish materialning buzilishini tezlashtirishi mumkin.

Sensor ofsetlari Ba'zi tizimlar qo'shimcha ravishda sensorli ofsetlarni sozlashni talab qilishi mumkin. Yaxshi sifatli sensorlar bilan ham, tekshirgichning o'qishi va kalibrlangan mos yozuvlar termometri o'rtasida kichik farqlar bo'lishi mumkin. Ko'pgina kontrollerlarda ko'rsatilgan haroratni haqiqiy jarayon haroratiga moslashtirish uchun asosiy ofset kalibrlash mexanizmi mavjud. Bu ko'plab tizimlarda bir xillikni kafolatlaydi va jarayonning takrorlanishini oshiradi.

Dastlabki konfiguratsiya va avtomatik{0}}sozlashdan soʻng real operatsion vaziyatlarda tizim xatti-harakatlarini sinovdan oʻtkazish kerak. Tasdiqlashning yaxshi bosqichi - belgilangan nuqtani sozlash va tizim qanday javob berishini ko'rish. Agar o'rnatishdan oldin harorat belgilangan qiymatdan katta miqdorda oshib ketsa, PID parametrlarini sozlashingiz kerak bo'lishi mumkin. Bunday hollarda proportsional daromadning ozgina pasayishi (P qiymati) javobni yumshatishga va tebranishlarni kamaytirishga yordam beradi. Avtomatik{5}}sozlashdan keyin nozik sozlash sanoat tizimlarida tez-tez uchraydi, ayniqsa issiqlik massasi va suyuqlik dinamikasi boshqacha bo'lsa.

Odatda e'tiborga olinmaydigan yana bir parametr tizimda tashqi qattiq holat o'rni ishlatilganda kontrollerning aylanish vaqtini sozlashdir. SSR tez o'tish qobiliyatiga ega, shuning uchun qisqaroq aylanish vaqti, odatda, taxminan 1 dan 2 sekundgacha, katta nazorat o'lchamlarini ta'minlaydi. Mexanik o'rni, aksincha, ortiqcha eskirish va erta ishdan chiqishni oldini olish uchun uzoqroq aylanish davrlarini (ko'pincha 10 dan 20 soniyagacha) talab qiladi. Tsikl vaqtini noto'g'ri sozlash boshqaruvning aniqligini buzishi yoki apparatning ishlash muddatini qisqartirishi mumkin.

Oxir-oqibat, haroratni nazorat qilish faqat isitgichni yoqish va o'chirishdan ko'proq narsadir. Bu butun tizimning termal harakatini shakllantirish haqida. To'g'ri ishlab chiqilgan kontrollerda PTFE isitish trubkasi barqaror, bashorat qilinadigan va xavfsiz harorat oralig'ida qoladi. Hech qanday yaxshi isitish elementi to'g'ri o'rnatilmagan bo'lsa, hech qanday foyda keltirmaydi.

Oxir-oqibat, boshqaruvchini to'g'ri sozlash bilan oddiy PTFE isitish trubkasi nozik termal asbobga aylanadi. Sensorning to'g'ri turini tanlash, PID boshqaruvini sozlash, avtomatik{1}}sozlash va xavfsizlik chegaralarini sozlash tizimning barqaror ishlashi, haroratni to'g'ri boshqarish va uzoq muddatli ishonchliligi nuqtai nazaridan qo'shimcha kuch sarflashga arziydi.
